1. 文件系统的基本组成#

Linux 文件系统会为每个文件分配两个数据结构：索引节点（index node）和目录项（directory entry），它们主要用来记录文件的元信息和目录层次结构。

索引节点，也就是 inode，用来记录文件的元信息，比如 inode 编号、文件大小、访问权限、创建时间、修改时间、数据在磁盘的位置等等。索引节点是文件的唯一标识，它们之间一一对应，也同样都会被存储在硬盘中，所以索引节点同样占用磁盘空间。
目录项，也就是 dentry，用来记录文件的名字、索引节点指针以及与其他目录项的层级关联关系。多个目录项关联起来，就会形成目录结构，但它与索引节点不同的是，目录项是由内核维护的一个数据结构，不存放于磁盘，而是缓存在内存。

由于索引节点唯一标识一个文件，而目录项记录着文件的名字，所以目录项和索引节点的关系是多对一，也就是说，一个文件可以有多个别名。比如，硬链接的实现就是多个目录项中的索引节点指向同一个文件。
注意，目录也是文件，也是用索引节点唯一标识，和普通文件不同的是，普通文件在磁盘里面保存的是文件数据，而目录文件在磁盘里面保存子目录或文件。

目录项和目录是一个东西吗？

虽然名字很相近，但是它们不是一个东西，目录是个文件，持久化存储在磁盘，而目录项是内核一个数据结构，缓存在内存。
如果查询目录频繁从磁盘读，效率会很低，所以内核会把已经读过的目录用目录项这个数据结构缓存在内存，下次再次读到相同的目录时，只需从内存读就可以，大大提高了文件系统的效率。
注意，目录项这个数据结构不只是表示目录，也是可以表示文件的。

那文件数据是如何存储在磁盘的呢？

磁盘读写的最小单位是扇区，扇区的大小只有 512B 大小，很明显，如果每次读写都以这么小为单位，那这读写的效率会非常低。
所以，文件系统把多个扇区组成了一个逻辑块，每次读写的最小单位就是逻辑块（数据块），Linux 中的逻辑块大小为 4KB，也就是一次性读写 8 个扇区，这将大大提高了磁盘的读写的效率。
以上就是索引节点、目录项以及文件数据的关系，下面这个图就很好的展示了它们之间的关系：

索引节点是存储在硬盘上的数据，那么为了加速文件的访问，通常会把索引节点加载到内存中。
另外，磁盘进行格式化的时候，会被分成三个存储区域，分别是超级块、索引节点区和数据块区。

超级块，用来存储文件系统的详细信息，比如块个数、块大小、空闲块等等。
索引节点区，用来存储索引节点；
数据块区，用来存储文件或目录数据；

我们不可能把超级块和索引节点区全部加载到内存，这样内存肯定撑不住，所以只有当需要使用的时候，才将其加载进内存，它们加载进内存的时机是不同的：

超级块：当文件系统挂载时进入内存；
索引节点区：当文件被访问时进入内存；

2. 虚拟文件系统#

文件系统的种类众多，而操作系统希望对用户提供一个统一的接口，于是在用户层与文件系统层引入了中间层，这个中间层就称为虚拟文件系统（Virtual File System，VFS）。
VFS 定义了一组所有文件系统都支持的数据结构和标准接口，这样程序员不需要了解文件系统的工作原理，只需要了解 VFS 提供的统一接口即可。
在 Linux 文件系统中，用户空间、系统调用、虚拟文件系统、缓存、文件系统以及存储之间的关系如下图：
Linux 支持的文件系统也不少，根据存储位置的不同，可以把文件系统分为三类：

磁盘的文件系统，它是直接把数据存储在磁盘中，比如 Ext 2/3/4、XFS 等都是这类文件系统。
内存的文件系统，这类文件系统的数据不是存储在硬盘的，而是占用内存空间，我们经常用到的 /proc 和 /sys 文件系统都属于这一类，读写这类文件，实际上是读写内核中相关的数据。
网络的文件系统，用来访问其他计算机主机数据的文件系统，比如 NFS、SMB 等等。

文件系统首先要先挂载到某个目录才可以正常使用，比如 Linux 系统在启动时，会把文件系统挂载到根目录。

3. 文件的使用#

我们从用户角度来看文件的话，就是我们要怎么使用文件？首先，我们得通过系统调用来打开一个文件。
write 的过程
读取一个文件的过程：

首先用 open 系统调用打开文件，open 的参数中包含文件的路径名和文件名。
使用 write 写数据，其中 write 使用 open 所返回的文件描述符，并不使用文件名作为参数。
使用完文件后，要用 close 系统调用关闭文件，避免资源的泄露。

我们打开了一个文件后，操作系统会跟踪进程打开的所有文件，所谓的跟踪呢，就是操作系统为每个进程维护一个打开文件表，文件表里的每一项代表「文件描述符」，所以说文件描述符是打开文件的标识。
操作系统在打开文件表中维护着打开文件的状态和信息：

文件指针：系统跟踪上次读写位置作为当前文件位置指针，这种指针对打开文件的某个进程来说是唯一的；
文件打开计数器：文件关闭时，操作系统必须重用其打开文件表条目，否则表内空间不够用。因为多个进程可能打开同一个文件，所以系统在删除打开文件条目之前，必须等待最后一个进程关闭文件，该计数器跟踪打开和关闭的数量，当该计数为 0 时，系统关闭文件，删除该条目；
文件磁盘位置：绝大多数文件操作都要求系统修改文件数据，该信息保存在内存中，以免每个操作都从磁盘中读取；
访问权限：每个进程打开文件都需要有一个访问模式（创建、只读、读写、添加等），该信息保存在进程的打开文件表中，以便操作系统能允许或拒绝之后的 I/O 请求；

在用户视角里，文件就是一个持久化的数据结构，但操作系统并不会关心你想存在磁盘上的任何的数据结构，操作系统的视角是如何把文件数据和磁盘块对应起来。
所以，用户和操作系统对文件的读写操作是有差异的，用户习惯以字节的方式读写文件，而操作系统则是以数据块来读写文件，那屏蔽掉这种差异的工作就是文件系统了。
我们来分别看一下，读文件和写文件的过程：

当用户进程从文件读取 1 个字节大小的数据时，文件系统则需要获取字节所在的数据块，再返回数据块对应的用户进程所需的数据部分。
当用户进程把 1 个字节大小的数据写进文件时，文件系统则找到需要写入数据的数据块的位置，然后修改数据块中对应的部分，最后再把数据块写回磁盘。
所以说，文件系统的基本操作单位是数据块。

4. 文件的存储#

1. 连续空间存放方式#

连续空间存放方式顾名思义，文件存放在磁盘「连续的」物理空间中。这种模式下，文件的数据都是紧密相连，读写效率很高，因为一次磁盘寻道就可以读出整个文件。
使用连续存放的方式有一个前提，必须先知道一个文件的大小，这样文件系统才会根据文件的大小在磁盘上找到一块连续的空间分配给文件。
所以，文件头里需要指定「起始块的位置」和「长度」，有了这两个信息就可以很好的表示文件存放方式是一块连续的磁盘空间。
注意，此处说的文件头，就类似于 Linux 的 inode。

连续空间存放方式

连续空间存放的方式虽然读写效率高，但是有「磁盘空间碎片」和「文件长度不易扩展」的缺陷。

2. 非连续空间存放方式#

链表方式#

链表的方式存放是离散的，不用连续的，于是就可以消除磁盘碎片，可大大提高磁盘空间的利用率，同时文件的长度可以动态扩展。
隐式链表
实现的方式是文件头要包含「第一块」和「最后一块」的位置，并且每个数据块里面留出一个指针空间，用来存放下一个数据块的位置，这样一个数据块连着一个数据块，从链头开始就可以顺着指针找到所有的数据块，所以存放的方式可以是不连续的。
隐式链表
隐式链表的存放方式的缺点在于无法直接访问数据块，只能通过指针顺序访问文件，以及数据块指针消耗了一定的存储空间。隐式链接分配的稳定性较差，系统在运行过程中由于软件或者硬件错误导致链表中的指针丢失或损坏，会导致文件数据的丢失。
显式链接
它指把用于链接文件各数据块的指针，显式地存放在内存的一张链接表中，该表在整个磁盘仅设置一张，每个表项中存放链接指针，指向下一个数据块号。
对于显式链接的工作方式，我们举个例子，文件 A 依次使用了磁盘块 4、7、2、10 和 12 ，文件 B 依次使用了磁盘块 6、3、11 和 14 。利用下图中的表，可以从第 4 块开始，顺着链走到最后，找到文件 A 的全部磁盘块。同样，从第 6 块开始，顺着链走到最后，也能够找出文件 B 的全部磁盘块。最后，这两个链都以一个不属于有效磁盘编号的特殊标记（如 -1 ）结束。内存中的这样一个表格称为文件分配表（File Allocation Table，FAT）。
显式链接

由于查找记录的过程是在内存中进行的，因而不仅显著地提高了检索速度，而且大大减少了访问磁盘的次数。但也正是整个表都存放在内存中的关系，它的主要的缺点是不适用于大磁盘。
比如，对于 200GB 的磁盘和 1KB 大小的块，这张表需要有 2 亿项，每一项对应于这 2 亿个磁盘块中的一个块，每项如果需要 4 个字节，那这张表要占用 800MB 内存，很显然 FAT 方案对于大磁盘而言不太合适。

索引方式#

索引的实现是为每个文件创建一个「索引数据块」，里面存放的是指向文件数据块的指针列表，说白了就像书的目录一样，要找哪个章节的内容，看目录查就可以。
另外，文件头需要包含指向「索引数据块」的指针，这样就可以通过文件头知道索引数据块的位置，再通过索引数据块里的索引信息找到对应的数据块。
创建文件时，索引块的所有指针都设为空。当首次写入第 i 块时，先从空闲空间中取得一个块，再将其地址写到索引块的第 i 个条目。

索引的方式
索引的方式优点在于：

文件的创建、增大、缩小很方便；
不会有碎片的问题；
支持顺序读写和随机读写；

由于索引数据也是存放在磁盘块的，如果文件很小，明明只需一块就可以存放的下，但还是需要额外分配一块来存放索引数据，所以缺陷之一就是存储索引带来的开销。
链式索引块
如果文件很大，大到一个索引数据块放不下索引信息，这时又要如何处理大文件的存放呢？我们可以通过组合的方式，来处理大文件的存。
先来看看链表 + 索引的组合，这种组合称为「链式索引块」，它的实现方式是在索引数据块留出一个存放下一个索引数据块的指针，于是当一个索引数据块的索引信息用完了，就可以通过指针的方式，找到下一个索引数据块的信息。那这种方式也会出现前面提到的链表方式的问题，万一某个指针损坏了，后面的数据也就会无法读取了。
链式索引块
还有另外一种组合方式是索引 + 索引的方式，这种组合称为「多级索引块」，实现方式是通过一个索引块来存放多个索引数据块，一层套一层索引，像极了俄罗斯套娃是吧。

3.Unix 文件的实现方式#

它是根据文件的大小，存放的方式会有所变化：

如果存放文件所需的数据块小于 10 块，则采用直接查找的方式；
如果存放文件所需的数据块超过 10 块，则采用一级间接索引方式；
如果前面两种方式都不够存放大文件，则采用二级间接索引方式；
如果二级间接索引也不够存放大文件，这采用三级间接索引方式；

那么，文件头（Inode）就需要包含 13 个指针：

10 个指向数据块的指针；
第 11 个指向索引块的指针；
第 12 个指向二级索引块的指针；
第 13 个指向三级索引块的指针；

所以，这种方式能很灵活地支持小文件和大文件的存放：

对于小文件使用直接查找的方式可减少索引数据块的开销；
对于大文件则以多级索引的方式来支持，所以大文件在访问数据块时需要大量查询；

4. 空闲空间管理#

如果我要保存一个数据块，我应该放在硬盘上的哪个位置呢？难道需要将所有的块扫描一遍，找个空的地方随便放吗？
那这种方式效率就太低了，所以针对磁盘的空闲空间也是要引入管理的机制，接下来介绍几种常见的方法：

空闲表法
空闲链表法
位图法

空闲表法#

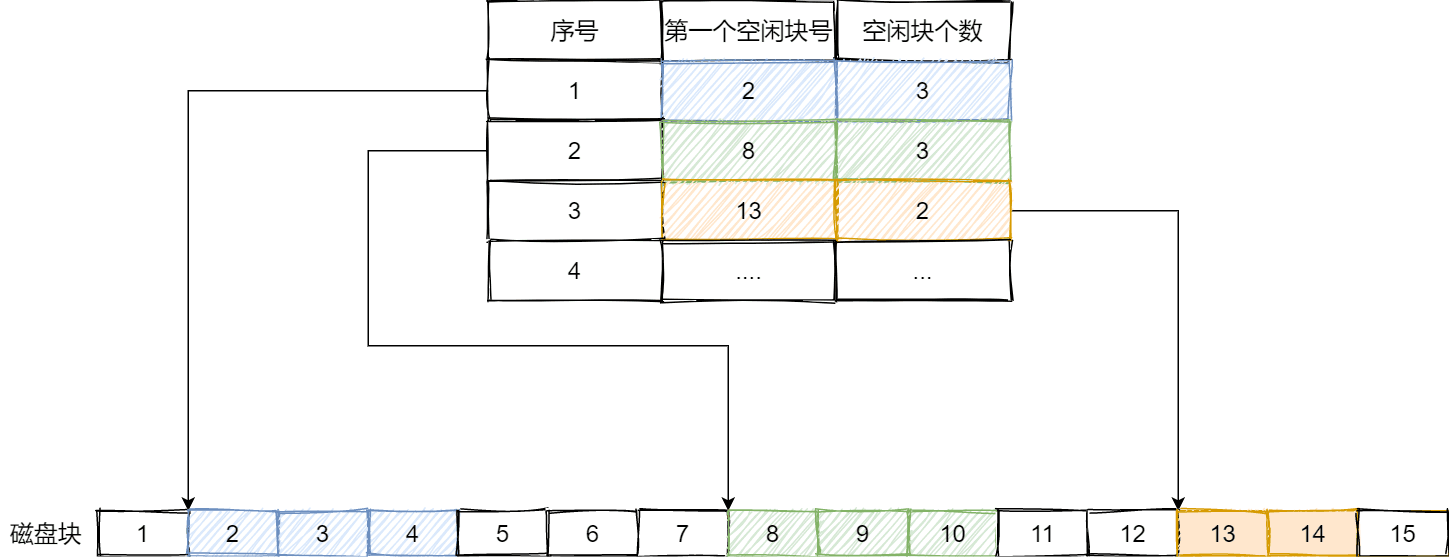

空闲表法就是为所有空闲空间建立一张表，表内容包括空闲区的第一个块号和该空闲区的块个数，注意，这个方式是连续分配的。如下图：

空闲表法

当请求分配磁盘空间时，系统依次扫描空闲表里的内容，直到找到一个合适的空闲区域为止。当用户撤销一个文件时，系统回收文件空间。这时，也需顺序扫描空闲表，寻找一个空闲表条目并将释放空间的第一个物理块号及它占用的块数填到这个条目中。
这种方法仅当有少量的空闲区时才有较好的效果。因为，如果存储空间中有着大量的小的空闲区，则空闲表变得很大，这样查询效率会很低。另外，这种分配技术适用于建立连续文件。

空闲链表法#

我们也可以使用「链表」的方式来管理空闲空间，每一个空闲块里有一个指针指向下一个空闲块，这样也能很方便的找到空闲块并管理起来。如下图：
空闲链表法

当创建文件需要一块或几块时，就从链头上依次取下一块或几块。反之，当回收空间时，把这些空闲块依次接到链头上。
这种技术只要在主存中保存一个指针，令它指向第一个空闲块。其特点是简单，但不能随机访问，工作效率低，因为每当在链上增加或移动空闲块时需要做很多 I/O 操作，同时数据块的指针消耗了一定的存储空间。
空闲表法和空闲链表法都不适合用于大型文件系统，因为这会使空闲表或空闲链表太大。

位图法#

位图是利用二进制的一位来表示磁盘中一个盘块的使用情况，磁盘上所有的盘块都有一个二进制位与之对应。
当值为 0 时，表示对应的盘块空闲，值为 1 时，表示对应的盘块已分配。它形式如下：

1111110011111110001110110111111100111 ...

在 Linux 文件系统就采用了位图的方式来管理空闲空间，不仅用于数据空闲块的管理，还用于 inode 空闲块的管理，因为 inode 也是存储在磁盘的，自然也要有对其管理。

5. 文件系统的结构#

用户在创建一个新文件时，Linux 内核会通过 inode 的位图找到空闲可用的 inode，并进行分配。要存储数据时，会通过块的位图找到空闲的块，并分配，但仔细计算一下还是有问题的。
数据块的位图是放在磁盘块里的，假设是放在一个块里，一个块 4K，每位表示一个数据块，共可以表示 4 * 1024 * 8 = 2^15 个空闲块，由于 1 个数据块是 4K 大小，那么最大可以表示的空间为 2^15 * 4 * 1024 = 2^27 个 byte，也就是 128M。
也就是说按照上面的结构，如果采用「一个块的位图 + 一系列的块」，外加「一个块的 inode 的位图 + 一系列的 inode 的结构」能表示的最大空间也就 128M，这太少了，现在很多文件都比这个大。
在 Linux 文件系统，把这个结构称为一个块组，那么有 N 多的块组，就能够表示 N 大的文件。
下图给出了 Linux Ext2 整个文件系统的结构和块组的内容，文件系统都由大量块组组成，在硬盘上相继排布：

最前面的第一个块是引导块，在系统启动时用于启用引导，接着后面就是一个一个连续的块组了，块组的内容如下：

超级块，包含的是文件系统的重要信息，比如 inode 总个数、块总个数、每个块组的 inode 个数、每个块组的块个数等等。
块组描述符，包含文件系统中各个块组的状态，比如块组中空闲块和 inode 的数目等，每个块组都包含了文件系统中「所有块组的组描述符信息」。
数据位图和 inode 位图，用于表示对应的数据块或 inode 是空闲的，还是被使用中。
inode 列表，包含了块组中所有的 inode，inode 用于保存文件系统中与各个文件和目录相关的所有元数据。
数据块，包含文件的有用数据。
你可以会发现每个块组里有很多重复的信息，比如超级块和块组描述符表，这两个都是全局信息，而且非常的重要，这么做是有两个原因：
如果系统崩溃破坏了超级块或块组描述符，有关文件系统结构和内容的所有信息都会丢失。如果有冗余的副本，该信息是可能恢复的。
通过使文件和管理数据尽可能接近，减少了磁头寻道和旋转，这可以提高文件系统的性能。

不过，Ext2 的后续版本采用了稀疏技术。该做法是，超级块和块组描述符表不再存储到文件系统的每个块组中，而是只写入到块组 0、块组 1 和其他 ID 可以表示为 3、 5、7 的幂的块组中。

6. 目录的存储#

普通文件的块里面保存的是文件数据，而目录文件的块里面保存的是目录里面一项一项的文件信息。
在目录文件的块中，最简单的保存格式就是列表，就是一项一项地将目录下的文件信息（如文件名、文件 inode、文件类型等）列在表里。
列表中每一项就代表该目录下的文件的文件名和对应的 inode，通过这个 inode，就可以找到真正的文件。
目录格式哈希表

通常，第一项是「.」，表示当前目录，第二项是「..」，表示上一级目录，接下来就是一项一项的文件名和 inode。

如果一个目录有超级多的文件，我们要想在这个目录下找文件，按照列表一项一项的找，效率就不高了。

于是，保存目录的格式改成哈希表，对文件名进行哈希计算，把哈希值保存起来，如果我们要查找一个目录下面的文件名，可以通过名称取哈希。如果哈希能够匹配上，就说明这个文件的信息在相应的块里面。

Linux 系统的 ext 文件系统就是采用了哈希表，来保存目录的内容，这种方法的优点是查找非常迅速，插入和删除也较简单，不过需要一些预备措施来避免哈希冲突。

目录查询是通过在磁盘上反复搜索完成，需要不断地进行 I/O 操作，开销较大。所以，为了减少 I/O 操作，把当前使用的文件目录缓存在内存，以后要使用该文件时只要在内存中操作，从而降低了磁盘操作次数，提高了文件系统的访问速度。

7. 软链接和硬链接#

有时候我们希望给某个文件取个别名，那么在 Linux 中可以通过硬链接（Hard Link） 和软链接（Symbolic Link） 的方式来实现，它们都是比较特殊的文件，但是实现方式也是不相同的。

硬链接#

硬链接是多个目录项中的「索引节点」指向一个文件，也就是指向同一个 inode，但是 inode 是不可能跨越文件系统的，每个文件系统都有各自的 inode 数据结构和列表，所以硬链接是不可用于跨文件系统的。由于多个目录项都是指向一个 inode，那么只有删除文件的所有硬链接以及源文件时，系统才会彻底删除该文件。

软链接#

软链接相当于重新创建一个文件，这个文件有独立的 inode，但是这个文件的内容是另外一个文件的路径，所以访问软链接的时候，实际上相当于访问到了另外一个文件，所以软链接是可以跨文件系统的，甚至目标文件被删除了，链接文件还是在的，只不过指向的文件找不到了而已。

8. 文件 I/O#

文件的读写方式各有千秋，对于文件的 I/O 分类也非常多，常见的有

缓冲与非缓冲 I/O
直接与非直接 I/O
阻塞与非阻塞 I/O VS 同步与异步 I/O

缓冲与非缓冲 I/O#

文件操作的标准库是可以实现数据的缓存，那么根据「是否利用标准库缓冲」，可以把文件 I/O 分为缓冲 I/O 和非缓冲 I/O：

缓冲 I/O，利用的是标准库的缓存实现文件的加速访问，而标准库再通过系统调用访问文件。
非缓冲 I/O，直接通过系统调用访问文件，不经过标准库缓存。

这里所说的「缓冲」特指标准库内部实现的缓冲。
比方说，很多程序遇到换行时才真正输出，而换行前的内容，其实就是被标准库暂时缓存了起来，这样做的目的是，减少系统调用的次数，毕竟系统调用是有 CPU 上下文切换的开销的。

直接与非直接 I/O#

我们都知道磁盘 I/O 是非常慢的，所以 Linux 内核为了减少磁盘 I/O 次数，在系统调用后，会把用户数据拷贝到内核中缓存起来，这个内核缓存空间也就是「页缓存」，只有当缓存满足某些条件的时候，才发起磁盘 I/O 的请求。
那么，根据是「否利用操作系统的缓存」，可以把文件 I/O 分为直接 I/O 与非直接 I/O：

直接 I/O，不会发生内核缓存和用户程序之间数据复制，而是直接经过文件系统访问磁盘。
非直接 I/O，读操作时，数据从内核缓存中拷贝给用户程序，写操作时，数据从用户程序拷贝给内核缓存，再由内核决定什么时候写入数据到磁盘。

如果你在使用文件操作类的系统调用函数时，指定了 O_DIRECT 标志，则表示使用直接 I/O。如果没有设置过，默认使用的是非直接 I/O。

如果用了非直接 I/O 进行写数据操作，内核什么情况下才会把缓存数据写入到磁盘？

以下几种场景会触发内核缓存的数据写入磁盘：

在调用 write 的最后，当发现内核缓存的数据太多的时候，内核会把数据写到磁盘上；
用户主动调用 sync，内核缓存会刷到磁盘上；
当内存十分紧张，无法再分配页面时，也会把内核缓存的数据刷到磁盘上；
内核缓存的数据的缓存时间超过某个时间时，也会把数据刷到磁盘上；

阻塞与非阻塞 I/O VS 同步与异步 I/O#

为什么把阻塞 / 非阻塞与同步与异步放一起说的呢？因为它们确实非常相似，也非常容易混淆，不过它们之间的关系还是有点微妙的。
先来看看阻塞 I/O，当用户程序执行 read ，线程会被阻塞，一直等到内核数据准备好，并把数据从内核缓冲区拷贝到应用程序的缓冲区中，当拷贝过程完成，read 才会返回。
注意，阻塞等待的是「内核数据准备好」和「数据从内核态拷贝到用户态」这两个过程。过程如下图：

阻塞 I/O

知道了阻塞 I/O ，来看看非阻塞 I/O，非阻塞的 read 请求在数据未准备好的情况下立即返回，可以继续往下执行，此时应用程序不断轮询内核，直到数据准备好，内核将数据拷贝到应用程序缓冲区，read 调用才可以获取到结果。过程如下图：

非阻塞 I/O

注意，这里最后一次 read 调用，获取数据的过程，是一个同步的过程，是需要等待的过程。这里的同步指的是内核态的数据拷贝到用户程序的缓存区这个过程。
举个例子，访问管道或 socket 时，如果设置了 O_NONBLOCK 标志，那么就表示使用的是非阻塞 I/O 的方式访问，而不做任何设置的话，默认是阻塞 I/O。
应用程序每次轮询内核的 I/O 是否准备好，感觉有点傻乎乎，因为轮询的过程中，应用程序啥也做不了，只是在循环。
为了解决这种傻乎乎轮询方式，于是 I/O 多路复用技术就出来了，如 select、poll，它是通过 I/O 事件分发，当内核数据准备好时，再以事件通知应用程序进行操作。
这个做法大大改善了 CPU 的利用率，因为当调用了 I/O 多路复用接口，如果没有事件发生，那么当前线程就会发生阻塞，这时 CPU 会切换其他线程执行任务，等内核发现有事件到来的时候，会唤醒阻塞在 I/O 多路复用接口的线程，然后用户可以进行后续的事件处理。
整个流程要比阻塞 IO 要复杂，似乎也更浪费性能。但 I/O 多路复用接口最大的优势在于，用户可以在一个线程内同时处理多个 socket 的 IO 请求（参见：I/O 多路复用：select/poll/epoll (opens new window)）。用户可以注册多个 socket，然后不断地调用 I/O 多路复用接口读取被激活的 socket，即可达到在同一个线程内同时处理多个 IO 请求的目的。而在同步阻塞模型中，必须通过多线程的方式才能达到这个目的。
下图是使用 select I/O 多路复用过程。注意，read 获取数据的过程（数据从内核态拷贝到用户态的过程），也是一个同步的过程，需要等待：

I/O 多路复用

实际上，无论是阻塞 I/O、非阻塞 I/O，还是基于非阻塞 I/O 的多路复用都是同步调用。因为它们在 read 调用时，内核将数据从内核空间拷贝到应用程序空间，过程都是需要等待的，也就是说这个过程是同步的，如果内核实现的拷贝效率不高，read 调用就会在这个同步过程中等待比较长的时间。
而真正的异步 I/O 是「内核数据准备好」和「数据从内核态拷贝到用户态」这两个过程都不用等待。
当我们发起 aio_read 之后，就立即返回，内核自动将数据从内核空间拷贝到应用程序空间，这个拷贝过程同样是异步的，内核自动完成的，和前面的同步操作不一样，应用程序并不需要主动发起拷贝动作。过程如下图：

异步 I/O

下面这张图，总结了以上几种 I/O 模型：

在前面我们知道了，I/O 是分为两个过程的：

数据准备的过程
数据从内核空间拷贝到用户进程缓冲区的过程

阻塞 I/O 会阻塞在「过程 1 」和「过程 2」，而非阻塞 I/O 和基于非阻塞 I/O 的多路复用只会阻塞在「过程 2」，所以这三个都可以认为是同步 I/O。
异步 I/O 则不同，「过程 1 」和「过程 2 」都不会阻塞

9.Page Cache#

Page Cache 是什么？#

为了理解 Page Cache，我们不妨先看一下 Linux 的文件 I/O 系统，如下图所示：

上图中，红色部分为 Page Cache。可见 Page Cache 的本质是由 Linux 内核管理的内存区域。我们通过 mmap 以及 buffered I/O 将文件读取到内存空间实际上都是读取到 Page Cache 中。

如何查看系统的 Page Cache？#

通过读取 /proc/meminfo 文件，能够实时获取系统内存情况：

$ cat /proc/meminfo
...
Buffers:            1224 kB
Cached:           111472 kB
SwapCached:        36364 kB
Active:          6224232 kB
Inactive:         979432 kB
Active(anon):    6173036 kB
Inactive(anon):   927932 kB
Active(file):      51196 kB
Inactive(file):    51500 kB
...
Shmem:             10000 kB
...
SReclaimable:      43532 kB
...

根据上面的数据，你可以简单得出这样的公式（等式两边之和都是 112696 KB）：

Buffers + Cached + SwapCached = Active(file) + Inactive(file) + Shmem + SwapCached

两边等式都是 Page Cache，即：

Page Cache = Buffers + Cached + SwapCached

通过阅读下面的小节，就能够理解为什么 SwapCached 与 Buffers 也是 Page Cache 的一部分。

page 与 Page Cache#

page 是内存管理分配的基本单位， Page Cache 由多个 page 构成。page 在操作系统中通常为 4KB 大小（32bits/64bits），而 Page Cache 的大小则为 4KB 的整数倍。
另一方面，并不是所有 page 都被组织为 Page Cache。
Linux 系统上供用户可访问的内存分为两个类型，即：

File-backed pages：文件备份页也就是 Page Cache 中的 page，对应于磁盘上的若干数据块；对于这些页最大的问题是脏页回盘；
Anonymous pages：匿名页不对应磁盘上的任何磁盘数据块，它们是进程的运行是内存空间（例如方法栈、局部变量表等属性）；

为什么 Linux 不把 Page Cache 称为 block cache，这不是更好吗？
这是因为从磁盘中加载到内存的数据不仅仅放在 Page Cache 中，还放在 buffer cache 中。
例如通过 Direct I/O 技术的磁盘文件就不会进入 Page Cache 中。当然，这个问题也有 Linux 历史设计的原因，毕竟这只是一个称呼，含义随着 Linux 系统的演进也逐渐不同。
下面比较一下 File-backed pages 与 Anonymous pages 在 Swap 机制下的性能。
内存是一种珍惜资源，当内存不够用时，内存管理单元（Memory Mangament Unit）需要提供调度算法来回收相关内存空间。内存空间回收的方式通常就是 swap，即交换到持久化存储设备上。
File-backed pages（Page Cache）的内存回收代价较低。Page Cache 通常对应于一个文件上的若干顺序块，因此可以通过顺序 I/O 的方式落盘。另一方面，如果 Page Cache 上没有进行写操作（所谓的没有脏页），甚至不会将 Page Cache 回盘，因为数据的内容完全可以通过再次读取磁盘文件得到。
Page Cache 的主要难点在于脏页回盘，这个内容会在后面进行详细说明。
Anonymous pages 的内存回收代价较高。这是因为 Anonymous pages 通常随机地写入持久化交换设备。另一方面，无论是否有写操作，为了确保数据不丢失，Anonymous pages 在 swap 时必须持久化到磁盘。

Swap 与缺页中断#

Swap 机制指的是当物理内存不够用，内存管理单元（Memory Mangament Unit，MMU）需要提供调度算法来回收相关内存空间，然后将清理出来的内存空间给当前内存申请方。
Swap 机制存在的本质原因是 Linux 系统提供了虚拟内存管理机制，每一个进程认为其独占内存空间，因此所有进程的内存空间之和远远大于物理内存。所有进程的内存空间之和超过物理内存的部分就需要交换到磁盘上。
操作系统以 page 为单位管理内存，当进程发现需要访问的数据不在内存时，操作系统可能会将数据以页的方式加载到内存中。上述过程被称为缺页中断，当操作系统发生缺页中断时，就会通过系统调用将 page 再次读到内存中。
但主内存的空间是有限的，当主内存中不包含可以使用的空间时，操作系统会从选择合适的物理内存页驱逐回磁盘，为新的内存页让出位置，选择待驱逐页的过程在操作系统中叫做页面替换（Page Replacement），替换操作又会触发 swap 机制。
如果物理内存足够大，那么可能不需要 Swap 机制，但是 Swap 在这种情况下还是有一定优势：对于有发生内存泄漏几率的应用程序（进程），Swap 交换分区更是重要，这可以确保内存泄露不至于导致物理内存不够用，最终导致系统崩溃。但内存泄露会引起频繁的 swap，此时非常影响操作系统的性能。
Linux 通过一个 swappiness 参数来控制 Swap 机制：这个参数值可为 0-100，控制系统 swap 的优先级：

高数值：较高频率的 swap，进程不活跃时主动将其转换出物理内存。
低数值：较低频率的 swap，这可以确保交互式不因为内存空间频繁地交换到磁盘而提高响应延迟。

最后，为什么 SwapCached 也是 Page Cache 的一部分？
这是因为当匿名页（Inactive (anon) 以及 Active (anon)）先被交换（swap out）到磁盘上后，然后再加载回（swap in）内存中，由于读入到内存后原来的 Swap File 还在，所以 SwapCached 也可以认为是 File-backed page，即属于 Page Cache。这个过程如下图所示。

Page Cache 与 buffer cache#

执行 free 命令，注意到会有两列名为 buffers 和 cached，也有一行名为 “-/+ buffers/cache”。

~ free -m
             total       used       free     shared    buffers     cached
Mem:        128956      96440      32515          0       5368      39900
-/+ buffers/cache:      51172      77784
Swap:        16002          0      16001

其中，cached 列表示当前的页缓存（Page Cache）占用量，buffers 列表示当前的块缓存（buffer cache）占用量。
用一句话来解释：Page Cache 用于缓存文件的页数据，buffer cache 用于缓存块设备（如磁盘）的块数据。

页是逻辑上的概念，因此 Page Cache 是与文件系统同级的；
块是物理上的概念，因此 buffer cache 是与块设备驱动程序同级的。
Page Cache 与 buffer cache 的共同目的都是加速数据 I/O：
写数据时首先写到缓存，将写入的页标记为 dirty，然后向外部存储 flush，也就是缓存写机制中的 write-back（另一种是 write-through，Linux 默认情况下不采用）；
读数据时首先读取缓存，如果未命中，再去外部存储读取，并且将读取来的数据也加入缓存。操作系统总是积极地将所有空闲内存都用作 Page Cache 和 buffer cache，当内存不够用时也会用 LRU 等算法淘汰缓存页。

在 Linux 2.4 版本的内核之前，Page Cache 与 buffer cache 是完全分离的。但是，块设备大多是磁盘，磁盘上的数据又大多通过文件系统来组织，这种设计导致很多数据被缓存了两次，浪费内存。
所以在 2.4 版本内核之后，两块缓存近似融合在了一起：如果一个文件的页加载到了 Page Cache，那么同时 buffer cache 只需要维护块指向页的指针就可以了。只有那些没有文件表示的块，或者绕过了文件系统直接操作（如 dd 命令）的块，才会真正放到 buffer cache 里。
因此，我们现在提起 Page Cache，基本上都同时指 Page Cache 和 buffer cache 两者，本文之后也不再区分，直接统称为 Page Cache。
下图近似地示出 32-bit Linux 系统中可能的一种 Page Cache 结构，其中 block size 大小为 1KB，page size 大小为 4KB。

Page Cache 中的每个文件都是一棵基数树（radix tree，本质上是多叉搜索树），树的每个节点都是一个页。根据文件内的偏移量就可以快速定位到所在的页，如下图所示。关于基数树的原理可以参见英文维基，这里就不细说了。

Page Cache 与预读#

操作系统为基于 Page Cache 的读缓存机制提供预读机制（PAGE_READAHEAD），一个例子是：

用户线程仅仅请求读取磁盘上文件 A 的 offset 为 0-3KB 范围内的数据，由于磁盘的基本读写单位为 block（4KB），于是操作系统至少会读 0-4KB 的内容，这恰好可以在一个 page 中装下。
但是操作系统出于局部性原理会选择将磁盘块 offset [4KB,8KB)、[8KB,12KB) 以及 [12KB,16KB) 都加载到内存，于是额外在内存中申请了 3 个 page；
下图代表了操作系统的预读机制：

上图中，应用程序利用 read 系统调动读取 4KB 数据，实际上内核使用 readahead 机制完成了 16KB 数据的读取。

Page Cache 与文件持久化的一致性 & 可靠性#

现代 Linux 的 Page Cache 正如其名，是对磁盘上 page（页）的内存缓存，同时可以用于读 / 写操作。
任何系统引入缓存，就会引发一致性问题：内存中的数据与磁盘中的数据不一致，例如常见后端架构中的 Redis 缓存与 MySQL 数据库就存在一致性问题。
Linux 提供多种机制来保证数据一致性，但无论是单机上的内存与磁盘一致性，还是分布式组件中节点 1 与节点 2 、节点 3 的数据一致性问题，理解的关键是 trade-off：吞吐量与数据一致性保证是一对矛盾。
首先，需要我们理解一下文件的数据。文件 = 数据 + 元数据。元数据用来描述文件的各种属性，也必须存储在磁盘上。因此，我们说保证文件一致性其实包含了两个方面：数据一致 + 元数据一致。

文件的元数据包括：文件大小、创建时间、访问时间、属主属组等信息。

我们考虑如下一致性问题：如果发生写操作并且对应的数据在 Page Cache 中，那么写操作就会直接作用于 Page Cache 中，此时如果数据还没刷新到磁盘，那么内存中的数据就领先于磁盘，此时对应 page 就被称为 Dirty page。
当前 Linux 下以两种方式实现文件一致性：

Write Through（写穿）：向用户层提供特定接口，应用程序可主动调用接口来保证文件一致性；
Write back（写回）：系统中存在定期任务（表现形式为内核线程），周期性地同步文件系统中文件脏数据块，这是默认的 Linux 一致性方案；

上述两种方式最终都依赖于系统调用，主要分为如下三种系统调用：
fsync (fd)：将 fd 代表的文件的脏数据和脏元数据全部刷新至磁盘中。
fdatasync (fd)：将 fd 代表的文件的脏数据刷新至磁盘，同时对必要的元数据刷新至磁盘中，这里所说的必要的概念是指：对接下来访问文件有关键作用的信息，如文件大小，而文件修改时间等不属于必要信息
sync ()：则是对系统中所有的脏的文件数据元数据刷新至磁盘中
上述三种系统调用可以分别由用户进程与内核进程发起。下面我们研究一下内核线程的相关特性。

创建的针对回写任务的内核线程数由系统中持久存储设备决定，为每个存储设备创建单独的刷新线程；
关于多线程的架构问题，Linux 内核采取了 Lighthttp 的做法，即系统中存在一个管理线程和多个刷新线程（每个持久存储设备对应一个刷新线程）。管理线程监控设备上的脏页面情况，若设备一段时间内没有产生脏页面，就销毁设备上的刷新线程；若监测到设备上有脏页面需要回写且尚未为该设备创建刷新线程，那么创建刷新线程处理脏页面回写。而刷新线程的任务较为单调，只负责将设备中的脏页面回写至持久存储设备中。
刷新线程刷新设备上脏页面大致设计如下：
- 每个设备保存脏文件链表，保存的是该设备上存储的脏文件的 inode 节点。所谓的回写文件脏页面即回写该 inode 链表上的某些文件的脏页面；
- 系统中存在多个回写时机，第一是应用程序主动调用回写接口（fsync，fdatasync 以及 sync 等），第二管理线程周期性地唤醒设备上的回写线程进行回写，第三是某些应用程序 / 内核任务发现内存不足时要回收部分缓存页面而事先进行脏页面回写，设计一个统一的框架来管理这些回写任务非常有必要。
  Write Through 与 Write back 在持久化的可靠性上有所不同：

Write Through 以牺牲系统 I/O 吞吐量作为代价，向上层应用确保一旦写入，数据就已经落盘，不会丢失；
Write back 在系统发生宕机的情况下无法确保数据已经落盘，因此存在数据丢失的问题。不过，在程序挂了，例如被 kill -9，Page Cache 中的数据操作系统还是会确保落盘；

Page Cache 的优劣势#

Page Cache 的优势#

1. 加快数据访问
如果数据能够在内存中进行缓存，那么下一次访问就不需要通过磁盘 I/O 了，直接命中内存缓存即可。
由于内存访问比磁盘访问快很多，因此加快数据访问是 Page Cache 的一大优势。
2. 减少 I/O 次数，提高系统磁盘 I/O 吞吐量
得益于 Page Cache 的缓存以及预读能力，而程序又往往符合局部性原理，因此通过一次 I/O 将多个 page 装入 Page Cache 能够减少磁盘 I/O 次数，进而提高系统磁盘 I/O 吞吐量。

Page Cache 的劣势#

page cache 也有其劣势，最直接的缺点是需要占用额外物理内存空间，物理内存在比较紧俏的时候可能会导致频繁的 swap 操作，最终导致系统的磁盘 I/O 负载的上升。
Page Cache 的另一个缺陷是对应用层并没有提供很好的管理 API，几乎是透明管理。应用层即使想优化 Page Cache 的使用策略也很难进行。因此一些应用选择在用户空间实现自己的 page 管理，而不使用 page cache，例如 MySQL InnoDB 存储引擎以 16KB 的页进行管理。
Page Cache 最后一个缺陷是在某些应用场景下比 Direct I/O 多一次磁盘读 I/O 以及磁盘写 I/O。
Direct I/O 即直接 I/O。其名字中的” 直接” 二字用于区分使用 page cache 机制的缓存 I/O。

缓存文件 I/O：用户空间要读写一个文件并不直接与磁盘交互，而是中间夹了一层缓存，即 page cache；
直接文件 I/O：用户空间读取的文件直接与磁盘交互，没有中间 page cache 层；
“直接” 在这里还有另一层语义：其他所有技术中，数据至少需要在内核空间存储一份，但是在 Direct I/O 技术中，数据直接存储在用户空间中，绕过了内核。
Direct I/O 模式如下图所示：

此时用户空间直接通过 DMA 的方式与磁盘以及网卡进行数据拷贝。
Direct I/O 的读写非常有特点：

Write 操作：由于其不使用 page cache，所以其进行写文件，如果返回成功，数据就真的落盘了（不考虑磁盘自带的缓存）；
Read 操作：由于其不使用 page cache，每次读操作是真的从磁盘中读取，不会从文件系统的缓存中读取。

零拷贝#

磁盘读写速度相差内存 10 倍以上，所以针对优化磁盘的技术非常的多，比如零拷贝、直接 I/O、异步 I/O 等等，这些优化的目的就是为了提高系统的吞吐量，另外操作系统内核中的磁盘高速缓存区，可以有效的减少磁盘的访问次数。

DMA 技术？#

在进行 I/O 设备和内存的数据传输的时候，数据搬运的工作全部交给 DMA 控制器，而 CPU 不再参与任何与数据搬运相关的事情，这样 CPU 就可以去处理别的事务。
使用 DMA 控制器进行数据传输的过程：

具体过程：

用户进程调用 read 方法，向操作系统发出 I/O 请求，请求读取数据到自己的内存缓冲区中，进程进入阻塞状态；
操作系统收到请求后，进一步将 I/O 请求发送 DMA，然后让 CPU 执行其他任务；
DMA 进一步将 I/O 请求发送给磁盘；
磁盘收到 DMA 的 I/O 请求，把数据从磁盘读取到磁盘控制器的缓冲区中，当磁盘控制器的缓冲区被读满后，向 DMA 发起中断信号，告知自己缓冲区已满；
DMA 收到磁盘的信号，将磁盘控制器缓冲区中的数据拷贝到内核缓冲区中，此时不占用 CPU，CPU 可以执行其他任务；
当 DMA 读取了足够多的数据，就会发送中断信号给 CPU；
CPU 收到 DMA 的信号，知道数据已经准备好，于是将数据从内核拷贝到用户空间，系统调用返回；

可以看到， CPU 不再参与「将数据从磁盘控制器缓冲区搬运到内核空间」的工作，这部分工作全程由 DMA 完成。但是 CPU 在这个过程中也是必不可少的，因为传输什么数据，从哪里传输到哪里，都需要 CPU 来告诉 DMA 控制器。

早期 DMA 只存在在主板上，如今由于 I/O 设备越来越多，数据传输的需求也不尽相同，所以每个 I/O 设备里面都有自己的 DMA 控制器。

如何优化文件传输的性能？#

传统的文件传输发生了 4 次用户态与内核态的上下文切换，因为发生了两次系统调用，一次是 read () ，一次是 write ()，每次系统调用都得先从用户态切换到内核态，等内核完成任务后，再从内核态切换回用户态。
上下文切换到成本并不小，一次切换需要耗时几十纳秒到几微秒，虽然时间看上去很短，但是在高并发的场景下，这类时间容易被累积和放大，从而影响系统的性能。
其次，还发生了 4 次数据拷贝，其中两次是 DMA 的拷贝，另外两次则是通过 CPU 拷贝的。
所以，要想提高文件传输的性能，就需要减少「用户态与内核态的上下文切换」和「内存拷贝」的次数。

如何减少「用户态与内核态的上下文切换」的次数呢？

读取磁盘数据的时候，之所以要发生上下文切换，这是因为用户空间没有权限操作磁盘或网卡，读取磁盘数据的时候，之所以要发生上下文切换，这是因为用户空间没有权限操作磁盘或网卡。
而一次系统调用必然会发生 2 次上下文切换：首先从用户态切换到内核态，当内核执行完任务后，再切换回用户态交由进程代码执行。
所以，要想减少上下文切换到次数，就要减少系统调用的次数。

如何减少「数据拷贝」的次数？

传统的文件传输方式会历经 4 次数据拷贝，而且这里面，「从内核的读缓冲区拷贝到用户的缓冲区里，再从用户的缓冲区里拷贝到 socket 的缓冲区里」，这个过程是没有必要的。
因为文件传输的应用场景中，在用户空间我们并不会对数据「再加工」，所以数据实际上可以不用搬运到用户空间，因此用户的缓冲区是没有必要存在的。

如何实现零拷贝？#

零拷贝技术实现的方式通常有 2 种：mmap + write，sendfile

mmap + write#

在前面我们知道，read () 系统调用的过程中会把内核缓冲区的数据拷贝到用户的缓冲区里，于是为了减少这一步开销，我们可以用 mmap () 替换 read () 系统调用函数。
mmap () 系统调用函数会直接把内核缓冲区里的数据「映射」到用户空间，这样，操作系统内核与用户空间就不需要再进行任何的数据拷贝操作。

具体过程如下：

应用进程调用了 mmap () 后，DMA 会把磁盘的数据拷贝到内核的缓冲区里。接着，应用进程跟操作系统内核「共享」这个缓冲区；
应用进程再调用 write ()，操作系统直接将内核缓冲区的数据拷贝到 socket 缓冲区中，这一切都发生在内核态，由 CPU 来搬运数据；
最后，把内核的 socket 缓冲区里的数据，拷贝到网卡的缓冲区里，这个过程是由 DMA 搬运的。

我们可以得知，通过使用 mmap () 来代替 read ()，可以减少一次数据拷贝的过程。
但这还不是最理想的零拷贝，因为仍然需要通过 CPU 把内核缓冲区的数据拷贝到 socket 缓冲区里，而且仍然需要 4 次上下文切换，因为系统调用还是 2 次。

sendfile#

在 Linux 内核版本 2.1 中，提供了一个专门发送文件的系统调用函数 sendfile ()，函数形式如下：

#include <sys/socket.h>
ssize_t sendfile(int out_fd, int in_fd, off_t *offset, size_t count);

它的前两个参数分别是目的端和源端的文件描述符，后面两个参数是源端的偏移量和复制数据的长度，返回值是实际复制数据的长度。
首先，它可以替代前面的 read() 和 write() 这两个系统调用，这样就可以减少一次系统调用，也就减少了 2 次上下文切换的开销。
其次，该系统调用，可以直接把内核缓冲区里的数据拷贝到 socket 缓冲区里，不再拷贝到用户态，这样就只有 2 次上下文切换，和 3 次数据拷贝。如下图：

但是这还不是真正的零拷贝技术，如果网卡支持 SG-DMA（The Scatter-Gather Direct Memory Access）技术（和普通的 DMA 有所不同），我们可以进一步减少通过 CPU 把内核缓冲区里的数据拷贝到 socket 缓冲区的过程。
于是，从 Linux 内核 2.4 版本开始起，对于支持网卡支持 SG-DMA 技术的情况下， sendfile () 系统调用的过程发生了点变化，具体过程如下：

第一步，通过 DMA 将磁盘上的数据拷贝到内核缓冲区里；
第二步，缓冲区描述符和数据长度传到 socket 缓冲区，这样网卡的 SG-DMA 控制器就可以直接将内核缓存中的数据拷贝到网卡的缓冲区里，此过程不需要将数据从操作系统内核缓冲区拷贝到 socket 缓冲区中，这样就减少了一次数据拷贝；

所以，这个过程之中，只进行了 2 次数据拷贝，如下图：

这就是所谓的零拷贝（Zero-copy）技术，因为我们没有在内存层面去拷贝数据，也就是说全程没有通过 CPU 来搬运数据，所有的数据都是通过 DMA 来进行传输的。
零拷贝技术的文件传输方式相比传统文件传输的方式，减少了 2 次上下文切换和数据拷贝次数，只需要 2 次上下文切换和数据拷贝次数，就可以完成文件的传输，而且 2 次的数据拷贝过程，都不需要通过 CPU，2 次都是由 DMA 来搬运。
所以，总体来看，零拷贝技术可以把文件传输的性能提高至少一倍以上。

大文件传输用什么方式实现？#

大文件的传输不应该使用 PageCache，因为可能由于 PageCache 被大文件占据，而导致「热点」小文件无法利用到 PageCache。

于是，在高并发的场景下，针对大文件的传输的方式，应该使用「异步 I/O + 直接 I/O」来替代零拷贝技术。

直接 I/O 应用场景常见的两种：

应用程序已经实现了磁盘数据的缓存，那么可以不需要 PageCache 再次缓存，减少额外的性能损耗。在 MySQL 数据库中，可以通过参数设置开启直接 I/O，默认是不开启；
传输大文件的时候，由于大文件难以命中 PageCache 缓存，而且会占满 PageCache 导致「热点」文件无法充分利用缓存，从而增大了性能开销，因此，这时应该使用直接 I/O。

另外，由于直接 I/O 绕过了 PageCache，就无法享受内核的这两点的优化：

内核的 I/O 调度算法会缓存尽可能多的 I/O 请求在 PageCache 中，最后「合并」成一个更大的 I/O 请求再发给磁盘，这样做是为了减少磁盘的寻址操作；
内核也会「预读」后续的 I/O 请求放在 PageCache 中，一样是为了减少对磁盘的操作；

于是，传输大文件的时候，使用「异步 I/O + 直接 I/O」了，就可以无阻塞地读取文件了。
所以，传输文件的时候，我们要根据文件的大小来使用不同的方式：

传输大文件的时候，使用「异步 I/O + 直接 I/O」；
传输小文件的时候，则使用「零拷贝技术」；

在 nginx 中，我们可以用如下配置，来根据文件的大小来使用不同的方式：

location /video/ {
    sendfile on;
    aio on;
    directio 1024m;
}

当文件大小大于 directio 值后，使用「异步 I/O + 直接 I/O」，否则使用「零拷贝技术」。
